Creación de widgets de mapas de almacén

Este procedimiento repasa la configuración de los widgets de mapas de almacén.

Nota

Le recomendamos que esté familiarizado con Conceptos del Creador de mapas de almacén antes de iniciar este procedimiento.

Requisito previo: Ha creado el mapa de almacén.

Aquí hay una visión general del procedimiento:

Paso	¿Por qué se debe hacer esto?
Paso 1: Añadir un widget de mapas de almacén	Debe existir un widget de mapas de almacén en la aplicación para poder configurarlo.
Paso 2: Añadir capas al widget	Debe decidir qué capa añadir al widget de mapas de almacén y configurar cada una con una fuente de datos, los campos de datos que desea ver en Mapas de almacén y la asignación de colores del campo de datos.

Paso 1: Añadir un widget de mapas de almacén

Este paso es esencial porque debe existir un widget de mapas de almacén en la aplicación para configurarlo.

1. En el menú de Rebus, vaya a Herramientas del administrador > Widgets > Widgets de mapas de almacén.

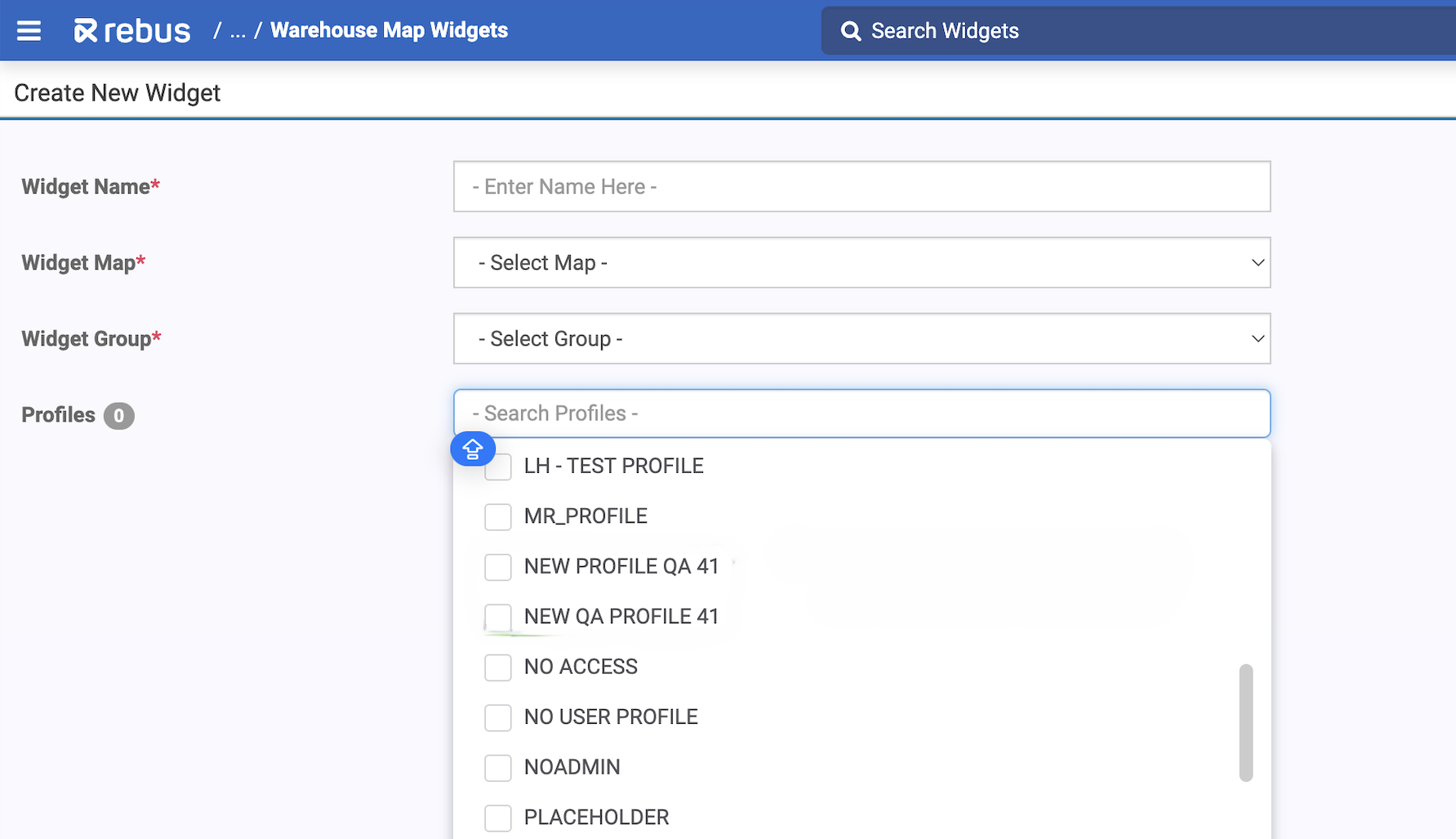

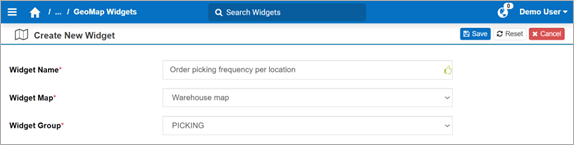

2. Haga clic en «Nuevo». Se encuentra en la pantalla Crear nuevo widget.

3. Complete los campos especificados en la tabla siguiente.

Campo	Lo que se ingresa…
Nombre del widget	Introduzca el nombre del widget de mapas de almacén.
Mapa del widget	El mapa designado.
Grupo de widgets	El grupo de widgets en el que se incluirá el widget de mapas de almacén.

4. In the Profiles field, assign one or more profiles to your selected widget by checking the box next to the profile name(s) in the dropdown.

5. Haga clic en «Guardar». Ha añadido un widget de mapas de almacén y le ha otorgado un nombre.

Paso 2: Añadir capas al widget

1. Haga clic en «Crear capas».

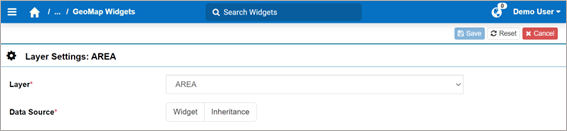

2. Complete los campos necesarios para configurar una capa para el widget de mapas de almacén.

Campo	Lo que se ingresa…
Capa	Seleccione la capa que desea incluir en el widget de mapas de almacén.
Fuente de datos	Seleccione Widget o Herencia.

3. Siga los siguientes pasos según la fuente de datos seleccionada:

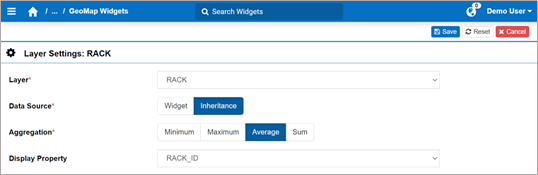

Widget Data SourceInheritance Data Source

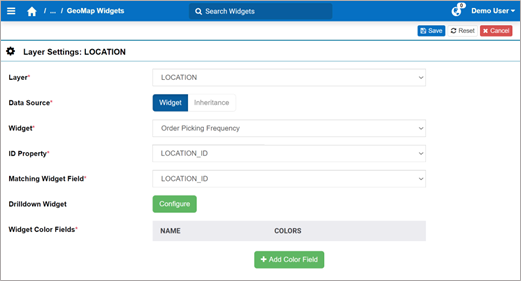

Rellene los campos que se explican a continuación.

Campo	Lo que se ingresa…
Widget	Seleccione el widget desde el que se recuperarán el campo de datos y sus valores.
Propiedad de ID	Seleccione la propiedad que utilizó para asignar valores de ID a los objetos de mapa.
Campo de widget correspondiente	Seleccione el campo de datos de ID en su widget, que coincidirá con los valores de ID del objeto de mapa.
Widget de desglose	El widget de desglose para que, al hacer clic en un objeto de mapa, se abra y muestre los detalles que hay detrás de la medición del objeto de mapa. Para añadir un widget de desglose, haga clic en «Configurar». Aparecerá el formulario Seleccionar widget de desglose. Busque el widget en el panel izquierdo y selecciónelo. A continuación, haga clic en «Listo».
Campos de color del widget	Vaya al paso 4.

4. Añadir campos de color. Para ello, siga estos pasos:

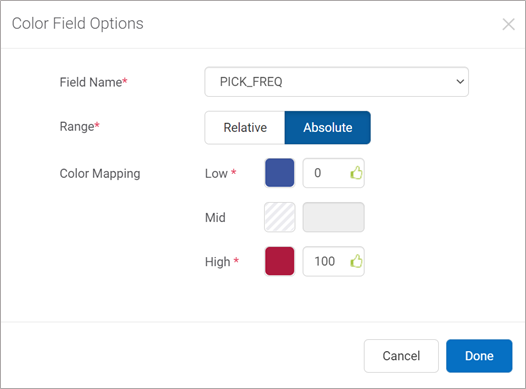

   1. Haga clic en «+Añadir campo de color». Aparece el formulario Opciones de campo de color.

   2. Rellene los campos que se explican en la tabla siguiente:

Campo	Lo que se ingresa…
Nombre del campo	El campo de su widget fuente.
Intervalo	Absoluto o Relativo según se desee que la coloración de los Mapas de almacén dependa de valores absolutos o relativos.
Asignación de colores	El color para asociar al valor. Para definir el color, haga clic en él. Aparecerá el selector de colores, donde podrá definir el color. Los requisitos de color difieren en función del tipo de campo al que se asocien los colores: Para un campo de tipo numérico: defina el color para los códigos «Bajo», «Medio» y «Alto». Si seleccionó «Absoluto» como el Intervalo, introduzca los valores absolutos para «Bajo», «Medio» y «Alto». Para un campo de tipo cadena: añada tantos colores como necesite. Solo tiene que hacer clic en «+Añadir campo de color». Especifique los valores de cadena que se asociarán al color. Para asociar más de un valor de cadena al color, sepárelos con comas (por ejemplo, valor1,valor2,valor3). Para un campo de tipo booleano: defina los colores para «True» y «False».

Haga clic en «Listo». Ha configurado un campo de datos con sus valores de color y vuelve a la pantalla Capa.

5. (Opcional) Añada una superposición numérica. Para ello, siga estos pasos:

   1. En la pantalla Vista previa del widget, haga clic en el icono Capas.

   2. En la columna «Valores», seleccione el valor que desea mostrar para cada capa.

6. Haga clic en «Guardar». Ha añadido una capa a la configuración del widget de mapas de almacén.

Resultado

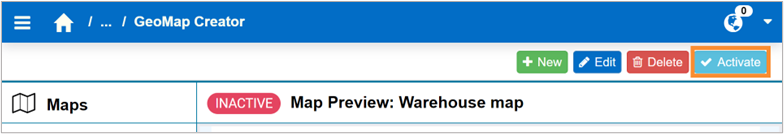

Una vez que haya añadido todas las capas a los Mapas de almacén, puede obtener una vista previa del widget en la misma pantalla. Asegúrese de haber activado el mapa de almacén desde la pantalla Creador de mapas de almacén:

• Si ha definido más de un campo de datos para la misma capa, puede ver la coloración de un campo de datos a la vez en esa capa. Para ver la coloración de un campo de datos, haga lo siguiente:

  • Pase el ratón sobre el icono Capas.

  • Junto a la capa deseada, seleccione el nombre del campo de datos para mostrar sus valores de color en el widget de mapas de almacén.

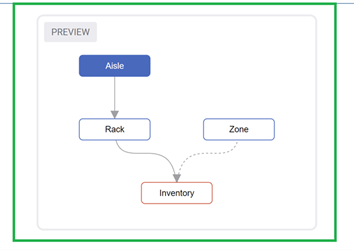

En un cuadro de vista previa a la derecha de la pantalla Creador de mapas de almacén se muestra la jerarquía de capas de mapa.

Copia de widgets de mapas de almacén

Si quiere crear un widget de mapas de almacén similar a uno ya existente, puede copiar el widget original y modificarlo para ahorrar tiempo.

Pasos

1. En el menú de Rebus, vaya a Herramientas del administrador > Widgets > Widgets de mapas de almacén.

2. En el panel Widgets de la izquierda, seleccione el widget que desea copiar.

3. Si se trata de un mapa activo (indicado con un círculo verde), en la esquina superior derecha, haga clic en «Desactivar».

4. En la esquina superior derecha, haga clic en «Copiar». Aparecerá el formulario Duplicar mapa.

5. Introduzca el nombre del widget.

6. Seleccione el grupo de widgets en el que debe incluirse el widget.

7. Haga clic en «Guardar».

Resultado

El nuevo widget de mapas de almacén se crea a partir de un widget existente. Todas las configuraciones del widget original se copian en el nuevo widget, excepto el nombre y el grupo.

Building a Widget that Measures Potential Congestion

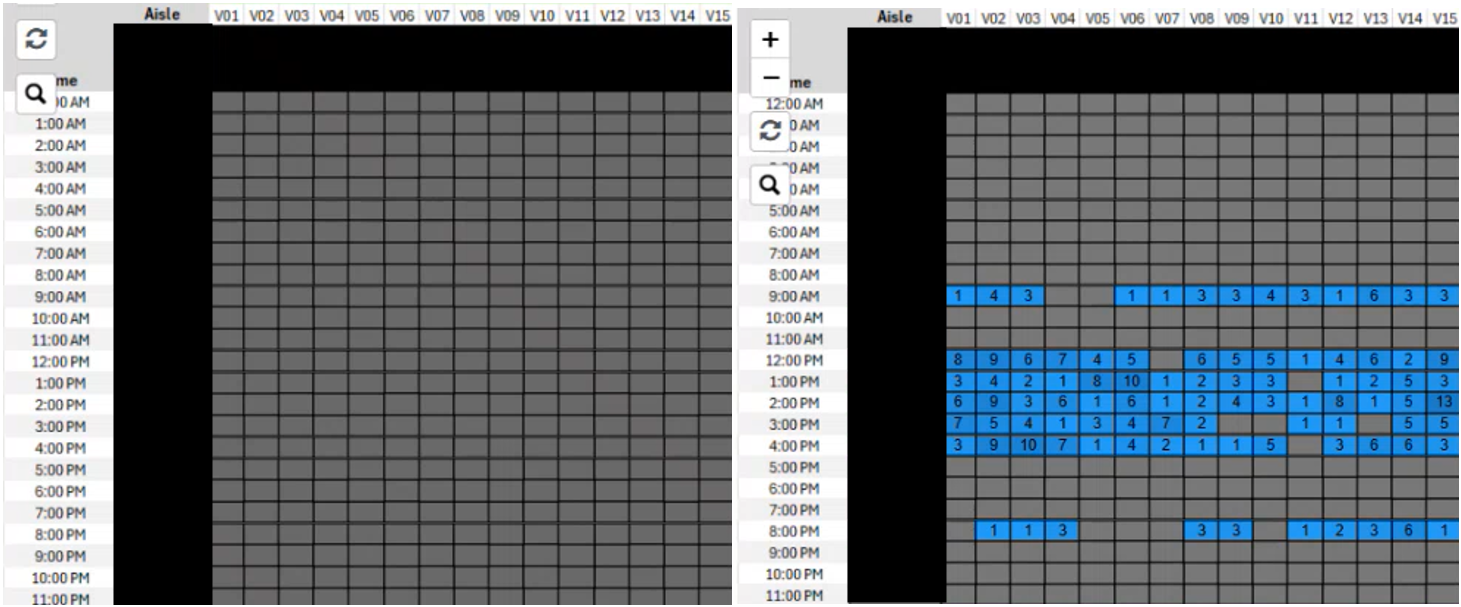

You can set up a Warehouse Maps widget that shows potential congestion in your warehouse. For example, this widget tells you which aisles are busy at what time of day based on the number of pallets picked in an aisle each hour. This is depicted through a colour heat map where the columns represent aisles and the rows represent hours during the day.

Prerequisites

Before you start, you should be familiar with creating and editing Warehouse Maps and Warehouse Maps widgets. You should also know how to build a Warehouse Map using images.

Creating your Layout

You must first create an image of your layout on which to overlay your map. We recommend you do this in Excel, but you can use any drawing tool you prefer.

Pasos

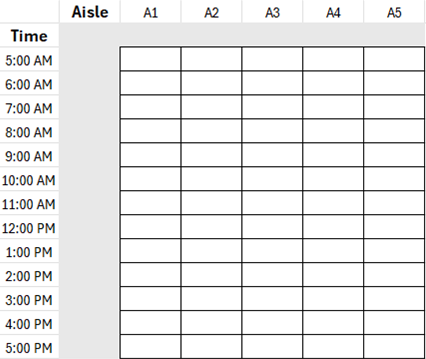

1. Create an excel sheet that lists the time of day on the Y axis and the Aisles on the X axis. Make sure you have the time slot for each aisle clearly outlined, and grey out any grid marks you do not want visible.



   If your warehouse contains more aisles than pictured, or even different zones, you can set up your Excel grid accordingly. If your warehouse contains more aisles than pictured, or even different zones, you can set up your Excel grid accordingly.

2. Ensure that all cells are uniform in both height and width to simplify mapping.

3. Convert this sheet into an image format.

4. Follow the Adding a New Map procedure. In the Map Image field of the Create New Map screen, upload your created image after filling in the other required fields.

5. Click ‘Save’ to add the new warehouse map.

Importing your Map

Next, you must import your Warehouse Map using a CSV. file. When creating this file, remember a few key points:

• You want your map points to correspond to the image you built previously in Excel. Make sure your created image has cells that are uniform in height and width so it’s easy to make adjustments.

• Use a concatenated ID that indicates Aisle and Time. For example, Aisle 1 at 5AM would be A1-05, Aisle 1 at 6AM would be A1-06, etc.

Follow the Importing Warehouse Maps With a .csv File procedure.

Adding a Warehouse Maps Widget

Next, follow the steps to Adding a Warehouse Maps Widget. This is where you select your data source and link it to the map you’ve created. Your widget data source should contain data relating to number of order picks, aisles, and hourly pick rate.

1. When adding color field options, choose ranges for levels of order picking you want represented in your widget. For example, anything over 15 can be represented by the darkest shade, and anything under 5 can be represented by the lightest shade to represent busy and slow times in an aisle.

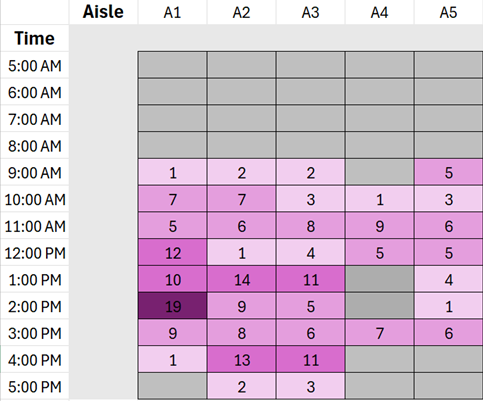

2. Your finished widget will look like this. In this example, you can see that Aisle 1 is very busy around 2pm, and Aisle 4 has no picks at this time. This information allows you to make warehouse management decisions that can alleviate congestion in these busy spots.



3. Finish the remaining steps of the procedure and add your widget to your dashboard. Contact the implementation team if you need help setting up a Warehouse Maps Congestion widget.
